Како да се избере вистинскиот прекинувач за да се обезбеди заштита од краток спој и преоптоварување?

Различни сценарија бараат различни типови на прекинувачи за да се обезбеди соодветна заштита и леснотија на инсталација:

Станбени/граѓански сценарија

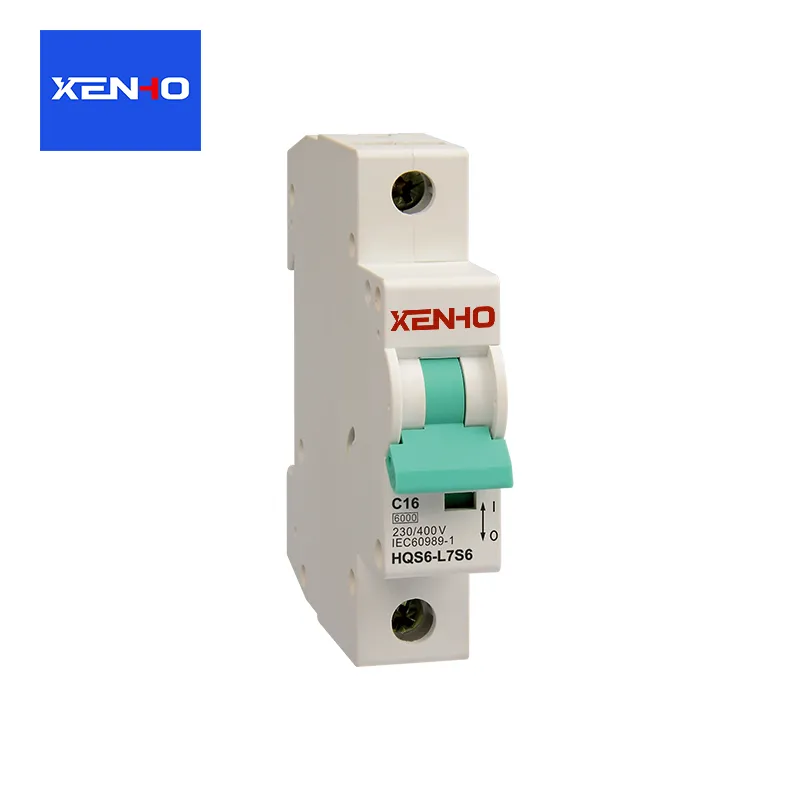

ИзберетеМинијатурно коло Брикери(MCB)

Карактеристики: Мала големина, ниска цена, вградено термичко-магнетно исклучување (обезбедува заштита и од преоптоварување и од краток спој), погоден за монтирање на DIN шина во дистрибутивни кутии;

Предлози за избор: Користете B-крива за кола за осветлување, C-крива за кола за приклучоци/клима и C/D-крива за уреди со голема моќност (како што се 3P климатизери).

 Индустриски/комерцијални сценарија (Струја со големо оптоварување)

Тековна 63~630A: ИзберетеПрекинувачи со обликуван случај(MCCB), поддршка за рачно/електрично работење, силен капацитет на кршење и функционалност што може да се прошири со опционални додатоци;

Тековна >630A: ИзберетеПрекинувачи на воздушни кола(ACB), што се користи за дојдовни линии/автобуски врски во просториите за дистрибуција на електрична енергија, обезбедувајќи селективна заштита за да се спречат големи прекини на електрична енергија при дефекти.

 Сценарија со барања за влажна/висока лична безбедност

ИзберетеПрекинувачи со преостаната струја(RCBO), интегрирајќи заштита од истекување врз основа на MCB, обезбедувајќи тројна заштита од „преоптоварување + краток спој + истекување“, погодна за бањи, кујни и надворешни кола.

Клучни точки што треба да се избегнуваат при изборот на прекинувачи

Избегнувајте „преголема големина“: Користењето на прекинувач со голема номинална струја за заштита на мало струјно коло (на пр., 100A MCB што заштитува коло за осветлување од 10А) ќе резултира со неуспех да се прекине навреме при преоптоварување/краток спој;

Капацитетот на прекин не може да биде „подоволно одреден“: Дојдовниот крај мора да избере капацитет на прекин на високо ниво (на пр., 10 kA), во спротивно прекинувачот може да експлодира за време на краток спој;

Неправилниот избор на крива е основна грешка: користењето на B-крива за моторните кола ќе предизвика чести вознемирувачки исклучување, а користењето на D-крива за кола за осветлување ќе ја намали чувствителноста на заштитата од преоптоварување.
